KS 104

Vollautomatische Kartenstanze

Die KS 104 vereint höchste Produktionsstandards mit hoher Geschwindigkeit, Präzision und Verlässlichkeit. Das optimale System für hohe Durchsätze überzeugt mit einzigartigem Bogenanleger zur vollautomatischen Verarbeitung von Bogen direkt nach dem Laminieren oder Bedrucken ohne die Notwendigkeit des Karten- oder Streifenschneidens.

1

Bogenzuführung

2

Stanzeinheit

3

Produktausgabe

Kurzbeschreibung

Kartenstanze mit Format

Für eine zuverlässige 24/7 Produktion ist die KS 104 das ideale System. Schnelles ROI, stabile Performanz und Langlebigkeit machen diese Anlage zu einer guten Investition für mittlere und große Produktionsvolumen. Durch die vollautomatische Bogenzuführung werden präzise Ergebnisse erzielt und die fertigen Produkte auf qualitativ hohem Niveau gehalten.

Produkte

Für handelsübliche Bogen und laminierte Bogensets

Endprodukte

Gestanzte Karten

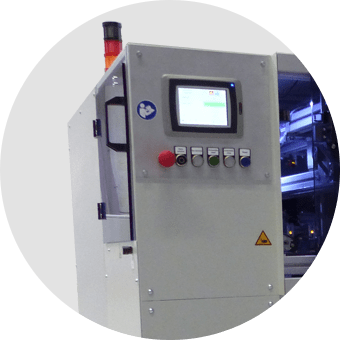

KS 104 Bogenzuführung

Bogenzuführung

Bogen werden auf einem mobilen Trolley aufgestapelt und anschließend im Einzug des Feeders platziert. Nach Jobstart werden die Bogen automatisch vom Stapel separiert und zur y-Achsenausrichtung transportiert, um die korrekte Ausrichtung vorm Stanzen zu überprüfen. Gleichzeitig wird überprüft, ob zwei Bogen übereinander liegen, um sicherzustellen, dass nur ein Bogenset bzw. laminierter Bogen weiterverarbeitet wird.

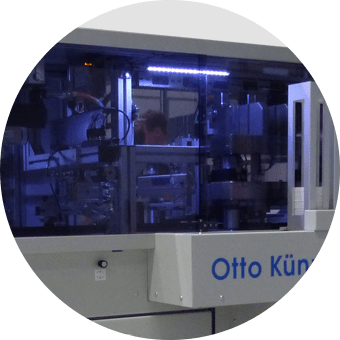

KS 104 Stanzeinheit

Stanzeinheit

Die Stanze wird von einem leistungsstarken Heavy-Duty Servomotor angetrieben. Vorm Stanzen wird jede Kartenreihe identifiziert, um die höchstmögliche Genauigkeit zu garantieren. Karten eines jeden Bogens werden nach dem Stanzen unter dem Säulengestell gesammelt und die Kartenrasterabfälle in einem Behältnis aufgefangen. Optional kann auch ein Perforationsmodul integriert werden, mit dem sich u.a. Aussparungen für Schlüsselanhänger, Aufhängungen oder Geschenkkarten stanzen lassen.

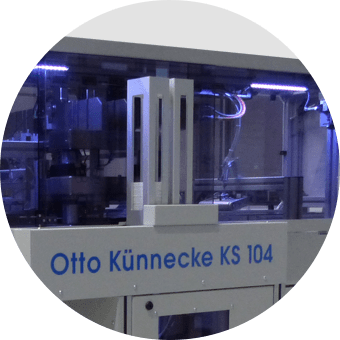

KS 104 Produktausgabe

Produktausgabe

Bis zu 500 gestanzte Karten werden automatisch in Magazine gestapelt. Ist ein Magazin gefüllt, wird es zur Ausgabe transportiert, während ein leeres Magazin aus dem Zuführungsbuffer in Position gebracht wird, um die nächsten Karten aufzunehmen. Bei der Produktausgabe können außerdem je nach Maschinenlayout verschiedene Sortierungen vorgenommen werden. Dies kann vom Bediener bei Jobstart festgelegt werden.

Besonderheiten

  • Bis zu 5 Eingabe/Ausgabe-Magazine
  • Selektive Reihenstanzung
  • Verschiedene Sortierungen der gestanzten Produkte möglich
  • Quick-Start Option zum Jobstart innerhalb weniger Sekunden
  • Perforationsmodul integrierbar

Technische Daten

DurchsatzJe nach Material bis zu 17.000 ID 1 Karten/Stunde
Anzahl notwendiger Bediener1
Stromversorgung3ϕ, 400v 50/60Hz
StellflächeCa. 3000 x 1800 x 1600 mm
DruckluftMin. 8 bar, ca. 500 l/min.
Genauigkeit±100µ Abstand zu den Passmarken
Temperatur/LuftfeuchtigkeitOptimal: 20-25°C Raumtemperatur, 60 % relative Luftfeuchtigkeit

„Als vollautomatische Stanzlösung setzt die KS 104 neue Maßstäbe. Einfache Bedienung, überzeugende Ergebnisse und ihre zuverlässige Arbeitsweise machen sie zu einer echten Bereicherung in der Kartenproduktion.“
