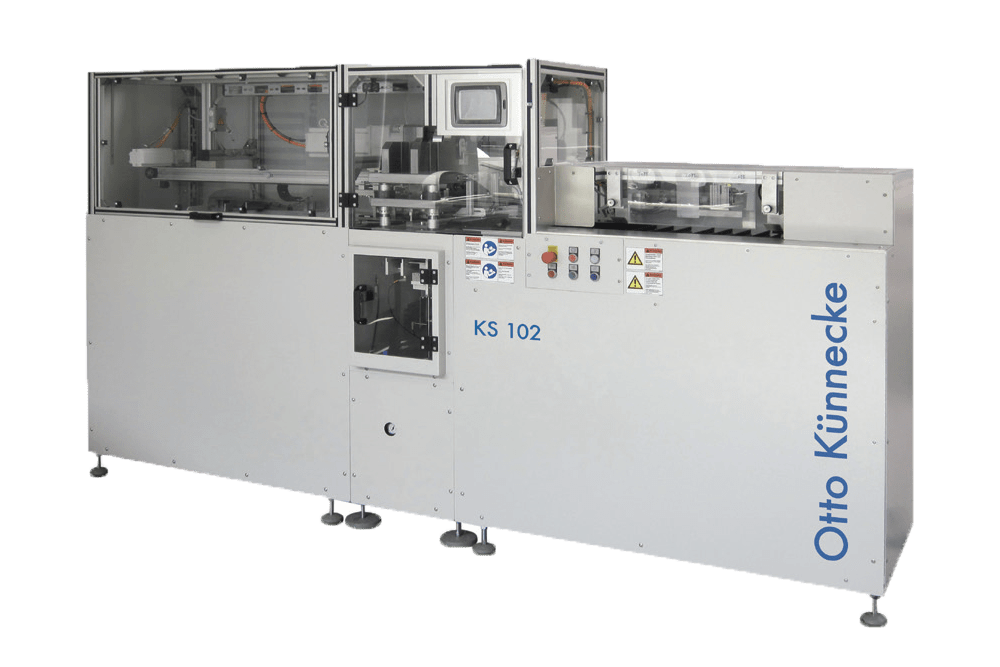

KS 102

Halbautomatische Kartenstanze

Die KS 102 ist das kleinste Modell unserer KS Serie. Das System ist auf kleine und mittlere Durchsätze ausgelegt und sorgt für eine kostengünstige Lösung für kleinere Kartenproduktionen.

1

Bogenzuführung

2

Stanzeinheit

3

Produktausgabe

Kurzbeschreibung

Kleine Kartenstanze mit großer Arbeitsleistung

Manuelles Stanzsystem für kleine und mittlere Durchsätze. Die Bögen werden von Hand angelegt und anhand von Passmarken präzise an der y-Achse ausgerichtet. Anschließend wird jede Kartenreihe einzeln an der x-Achse ausgerichtet und die Produkte werden ausgestanzt. Die gestanzten Karten werden je nach Kundenanforderungen in Magazinen gestapelt oder auf Gurtförderern ausgebracht.

Produkte

Für handelsübliche Kartenbogen

Endprodukte

Gestanzte Karten/Passinlets

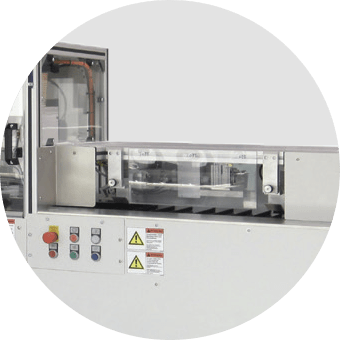

KS 102 Bogenzuführung

Bogenzuführung

Die Bogeneingabe erfolg manuell. Mit höchster Präzision werden die Bogen an den Führungsstiften der y-Achse und sodann Schrittweise an der x-Achse ausgerichtet und reihenweise ausgestanzt.

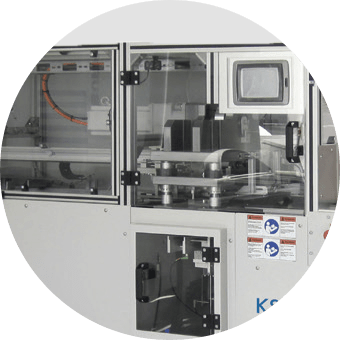

KS 102 Stanzeinheit

Stanzeinheit

Die Stanzeinheit wird mittels eines Fußpedals oder Schaltknopfes vom Bediener ausgelöst. Jede Stanzreihe wird automatisch erkannt, um eine gleichbleibende Präzision während des Stanzvorgangs zu gewährleisten. Angetrieben von einem kraftvollen Heavy-Duty Servomotor und kann je nach Wunsch mit diversen Sensoren ausgestattet werden, um gemischte Kartenlayouts zu erkennen. Anfallende Abfallprodukte werden von einem integrierten Behälter aufgefangen.

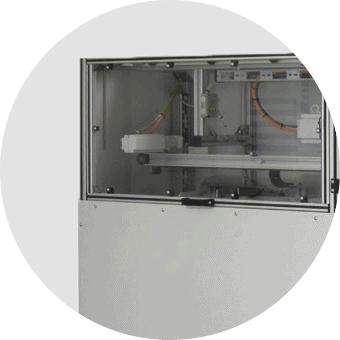

KS 102 Produktausgabe

Produktausgabe

Die Produktausgabe erfolgt standardmäßig in Kartenmagazinen. Optional können diverse Sortiermodule integriert werden, mit denen der Benutzer die gewünschte (Vor-)Sortierung der Karten auswählen und durchführen lassen kann. So lassen sich auch einzelne Kartenreihen für eine Qualitätskontrolle separiert ausgeben. Je nachdem, wie viele Magazinstraßen integriert werden, lassen sich mehrere Designs vorausgewählt oder automatisch bei der Ausgabe in Magazinen sortieren.

Besonderheiten

  • Hohe und stabile Performanz
  • Sortieroptionen integrierbar
  • Auswahlmöglichkeiten für die zu stanzenden Reihen
  • Quickstartoption

Technische Daten

Durchsatzabhängig vom Material bis zu 16.000 ID 1 Karten / Stunde
Anzahl notwendiger Bediener1
Stromversorgung3ϕ, 400v 50/60Hz
StellflächeCa. 3m x 1m x 1,60m
DruckluftMin. 8 bar, ca. 500 l/min.
Genauigkeit±100µ Abstand von den Passmarken
PapierMin. 70 g/m², max. 120 g/m² (abweichend auf Anfrage)
Temperatur/LuftfeuchtigkeitOptimal: 20-25°C Raumtemperatur, 60 % relative Luftfeuchtigkeit

„Die KS 102 ist die kleinste unserer Stanzserie, kommt jedoch so flexibel daher wie ihre ‚großen Brüder‘ und garantiert einwandfreie Stanzergebnisse.“
