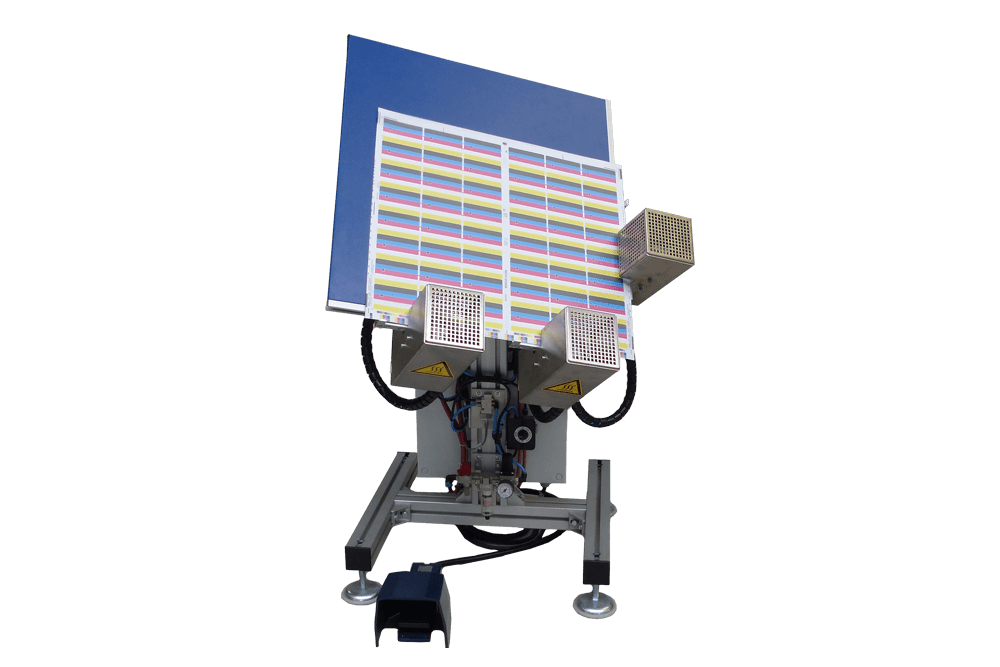

CGM 100

Zusammentragsystem für kleine Volumen

Die CGM 100 ist ein manuelles System zum Zusammentragen (Collating) und Verschweißen von Kernbogen und Overlayfolien zur Kartenherstellung. Die fertigen Bogensätze nach Verarbeitung bereit zum Laminieren.

1

Sammeltisch

2

Schweißeinheit

Kurzbeschreibung

Einfache Bedienung, überzeugende Ergebnisse

Für kleine Kartenproduktionen eignet sich unser manuelles Collatingsystem CGM 100. Es zeichnet sich durch eine einfache und intuitive Bedienung aus und benötigt eine geringe Stellfläche. Unterschiedliche Standardformate können ohne maßgebliche Umrüstungen verarbeitet werden. Dies macht unsere kleinste Lösung aus der Familie der Zusammentragmaschinen zu einem effizienten Begleiter für Ihre Kartenherstellung.

Produkte

Für handelsüblichen Kernbogen und Overlayfolien

  • Unterschiedliche Dicken und Materialien
  • Mit Sicherheits- oder Personalisierungsfeatures

Endprodukte

Fertig verschweißte Bogensets zur Laminierung

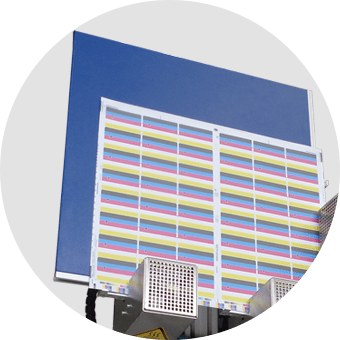

CGM 100 Sammeltisch

Sammeltisch

Kernbogen und Overlayfolien, die unterschiedlich dick sein und aus verschiedenen Materialien bestehen können, werden auf dem Sammeltisch manuell aufgelegt und mithilfe von Führungsstiften passgenau ausgerichtet. Sobald das komplette Folienset aufgelegt ist, startet der Bediener den Schweißvorgang.

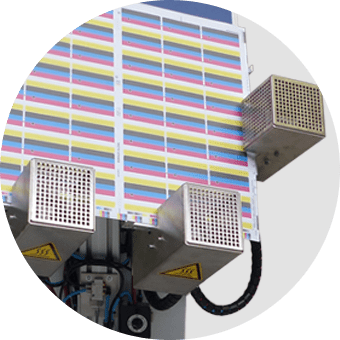

CGM 100 Schweißeinheit

Schweißeinheit

In der Standardausführung des Systems werden die zusammengetragenen Foliensets mittels zweier Schweißköpfe thermisch verschweißt. Der präzise und schnelle Prozess verhindert, dass einzelne Folien sich während des Schweißvorgangs verschieben und ungenau aufeinander liegen. Für unterschiedliche Materialstärken lassen sich Schweißtemperatur und -Zeit einfach individuell anpassen. Optional können auch mehr als zwei Schweißköpfe integriert werden.

Technische Daten

DurchsatzBis zu 120 Bogensets / Stunde (abhängig von Bediener und Materialqualität)
Anzahl notwendiger Bediener1
Stromverbrauch0,7 kVA (mit 2 Schweißköpfen), 230 VAC, 50/60 Hz
Stellflächeca. 645 x 665 mm
Druckluft6 bar

„Ein flottes, kleines Genie, unsere CGM 100; leicht zu bedienen und dennoch höchst leistungsstark. Die einfache Umrüstung auf andere Formate ermöglicht eine flexible Produktion ohne Zeitverlust.“

Tobias Pomarius, stellv. Produktionsleiter
