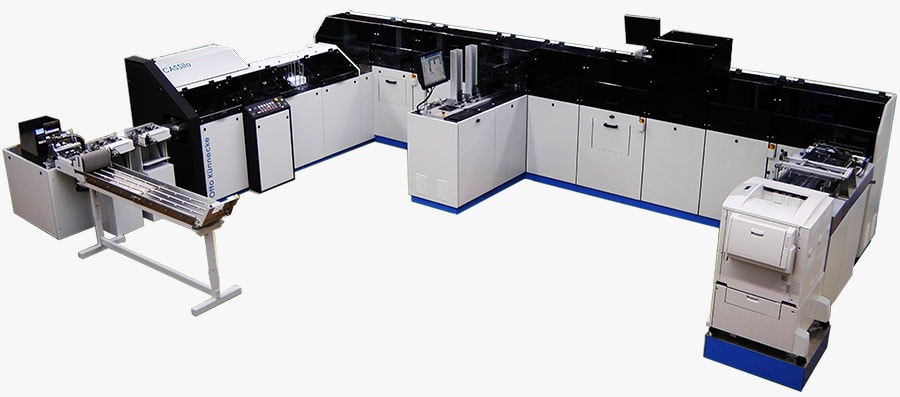

CASSilo

Mailingsystem für mittlere Volumen

Die CASSilo ist ein hoch flexibles, maßgeschneidertes Mailingsystem zur Herstellung von individuellen und personalisierten Karten-Mailings in kleinster Losgröße und höchster Varianz. Aus einer Auswahl von über 80 Funktionen können Komponenten zusammengestellt und in Module integriert werden.

1

Kartenkanal

2

Papierzuführung

3

Carrier-Verarbeitung

4

Kuvertierung

5

Nachverarbeitung

Kurzbeschreibung

Varianz in Höchstform

Die CASSilo ist ein hoch flexibles, maßgeschneidertes Mailingsystem zur Herstellung von individuellen und personalisierten Karten-Mailings in kleinster Losgröße und höchster Varianz. Aus einer Auswahl von über 80 Funktionen können Komponenten zusammengestellt und in Module integriert werden. Daraus resultiert eine nahezu unbegrenzte Anzahl an Anwendungsmöglichkeiten. Der Kunde bestimmt das Anwendungsspektrum seines CASSilo Systems. Der Leistungsumfang beinhaltet eine vollautomatische Produktion von bis zu 3000 Karten/Stunde bei vollständigem Track & Trace, kürzesten Rüstzeiten und maximaler Bedienerfreundlichkeit. Die Intelligenz der Maschine überwacht und steuert sowohl das Produkt als auch das Vorgehen des Bedieners. Damit gewährleistet ein CASSilo System höchste Sicherheit bei größter Effizienz und Wirtschaftlichkeit.

Produkte

Für alle handelsüblichen Kartentypen

  • Standard: ISO IEC 7813*
  • Stärke: 0,18-1,2mm stark*
  • Material: PVC, Pappe, Holz, Metall, etc.*
  • Spezialformen (MC2)
  • Ausgestanzte Karten (z.B. GSM)

Endprodukte

Kartenmailings

CASSilo Kartenkanal

Kartenkanal

Die einzelnen Funktionen im Kartenkanal ermöglichen es, den gesamten Umfang der Karte zu erfassen. Optische oder digitale Informationen werden verarbeitet, Personalisierungen, Kodierungen und Etikettierungen ausgeführt, Sortierungen oder Gruppierungen vorgenommen. Die Modularität des Kartenkanals ermöglicht nahezu jede Konfiguration der Funktionalität, die der Kunde benötogt. Software und Hardware können zu jedem Zeitpunkt erweitert und upgegradet werden.

  • Beliebig viele Eingabemagazine (Fremdhersteller kompatibel)
  • Vakuumvereinzelung
  • Verschiedene Vereinzelungsmodi (z.B. Flip-Flop)
  • Selektive Magazinansteuerung
  • Individuelle Kartenzusammenstellungen (auch für unterschiedliche Karten-Designs/Karten-Typen)
  • Datenbankgestützter Prozess
  • Lesung aller auf dem Markt bekannten Datenträgersysteme möglich (z.B. Magnetstreifen, RFID, Chip, Barcode, QR-Code)
  • Digitale oder optische Lesung via OCR Kameras
  • Erkennung unterschiedlicher Schriftarten/Schriftgrößen/Alphabete
  • Lesung spezifische Sicherheitsfeatures möglich (z.B. UV-Tinte, Infrarot-Merkmale, phosphorisierende Elemente)
  • Verifizierung
  • Datenabgleich mit vorgegebenen Parametern oder einer Datenbank
  • Qualitätskontrolle (z.B. Position von Chip, Magnetstreifen, Unterschriftenfeld)
  • Aufspenden von personalisierten (on-demand) Etiketten
  • Aufspenden vorgedruckter Etiketten
  • Aufspenden von Sicherheits-Labeln (z.B. Scratch-off, Siegel, Hologramme, Kinegramme, Activiation-Sticker)
  • Kartenpersonalisierung via Laserdrucker, Inkjet oder Thermotransfer
  • Personalisierung von Karten unterschiedlicher Materialien (z.B. Holz, Metall, Pappe, Plastik, etc.)
  • Bufferstern zur kurzfristigen Zwischenlagerung von bis zu 60 Karten
  • Sequencer zur intelligenten (Vor-)Sortierung unterschiedlicher Karten oder Kartendesigns
  • Card Kiosk zur beschädigungsfreien (Zwischen-)Lagerung mehrerer tausend Karten (auch unterschiedlicher Designs)
  • Sortier-, Lager- und Gruppierprozsse im first-in-first-out Prinzip oder getaktet
  • Integration von In- und Outputmagazinen zur Aussteuerung von Karten für eine individuelle Weiterverarbeitung
  • Verkürzte Produktionszeiten durch Wegfallen zeitaufwändiger Umrüstungen

CASSilo Papierzuführung

Papierzuführung und -Verarbeitung

Im Online- oder Offline Verfahren wird dem Verarbeitungsprozess Papier im Quer- oder Längsformat als EInzelblatt oder Endlospapier zugeführt. Vorgedruckte Anschreiben oder personalisierte Dokumente werden verarbeitet, um anschließend mit einer oder mehreren Karten zusammengeführt zu werden. Wahlweise kann das System auch mit mehreren Zuführmodulen gleichzeitig ausgestattet werden. Auch ein Mischbetrieb von Endlos- und Einzelblattverarbeitung ist möglich.

  • Hochleistungsdrucker produzieren individualisierte Anschreiben in Farbe oder s/w
  • Datenbankgestützter On-Demand Druck
  • Buffer für permanent getaktete Zuführung
  • Verarbeitung vorgedruckter Anschreiben
  • Einzelblattanleger
  • Friktionsanleger
  • Unterschiedliche Feeder für unterschiedlich große Anlege-Kapazitäten
  • Bestückung der Feeder und Nachlegen von Formularen im Offlinebetrieb während des laufenden Maschinenbetriebs möglich
  • Integrierter Buffer sorgt im Onlinebetrieb für kontinuierliche Zuführung von Formularen aus vorgeschaltetem Drucker
  • Formularsätze können im one-up oder two-up Verfahren verarbeitet werden
  • Zuführung von Endlospapier vom Hochstapel oder von einem Abroller
  • Integrierte Schlaufensteuerung als Formularbuffer im Onlineverfahren

Spezielle Friktionsanleger für Sonderformate integrierbar (z.B. gestanzte Formulare mit Eurohole Aufhänger, uvm.)

  • Gleichzeitige Ausführung verschiedener Modi (Online/Offline oder Einzelblatt/Endlospapier) möglich
  • Abwechselnde Zuführung von Papier aus zwei Kanälen möglich

CASSilo Carrier-Verarbeitung

Formularverarbeitung

Die Formularzuführung aus den vorgeschalteten Zuführmodulen erfolgt getaktet. Permanent überwachen Sensoren, das Anschreiben auf dem Transport zu den nachfolgenden Modulen. Sie ermöglichen ein lückenloses Track and Trace und verhindern Mismatch. Die Formularverarbeitung besteht im Wesentlichen aus Formularlesung, Etikettierstation für Klebeetikett, Karten- Aufspendestation und Falzwerk. Die gefalzten oder ungefalzten Formulare können entweder zu Gruppen gesammelt, auf ein Briefablageband, eine Kuvertiermaschine oder an andere Weiterverarbeitungs– und Verpackungssysteme übergeben werden. Weiterhin können die Formulare auch bereits vor dem Falzwerk auf ein Ablageband geführt werden.

  • Identifikation und Abgleich mit anderen Produkten oder Daten (z.B. Abgleich mit Folgeblatt, Beilagen, Karte oder Datenbank)
  • Prüfung des Carrier-Layouts (offset verification)
  • Verschiedene Systeme zur Erkennung von Identifikationsmerkmalen (z.B. Linear Barcode und QR-Code Scanner, Datamatrix Scanner, OCR-Karmeras, Videokameras)
  • Informationen aus Anschreibenlesung können bestimmen, welche selektiven Funktionen in der weiteren Verarbeitung angesteuert werden sollen
  • Doppelseitige Haftetiketten für aufzuspendende Karten werden als „Tape“ von Rolle verarbeitet
  • Minimaler Materialverbrauch durch genauen Zuschnitt auf gewünschte Etikettengröße
  • Kleinstmögliche Klebefläche für komfortables späteres Ablösen von Karten
  • Position der Etiketten frei wählbar (z.B. Klebestreifen nicht im Unterschriftenfeld)
  • Position der Etiketten kann innerhalb eines Jobs selektiv variieren (ohne manuelle Umrüstung)
  • Positionierung des Heißleim-Klebefelfds frei wählbar (z.B. nicht im Unterschriftenfeld)
  • Position des Heißlem-Klebefelds kann innerhalb eines Jobs selektiv variieren (ohne manuelle Umrüstung)
  • Wahlweise Klebepunkte oder Kleberaupen
  • Pick & Place Arm für Kartentransport zur gewünschten Position auf dem Carrier
  • Fixierung der Karte durch Vakuumgreifer
  • Beliebige Position und Ausrichtung der Karte möglich
  • Bis zu 4 Karten pro Carrier in der Standardausführung (optional und unter Berücksichtigung der Falzarten auch mehr Karten möglich)
  • Permanentes Track & Trace und Abgleich mit Datenbanken oder vorgegebenen Parametern machen Mismatch von Karte und Carrier unmöglich
  • Höhenkontrolle prüft Vorhandensein der Karte nach Fixierung auf dem Carrier
  • Sicherer Halt der Karte wird via Druckluftstoß unter sie überprüft
  • Zwei Falzkassetten falzen Anschreiben/Dokumente wahlweise nach oben oder unten
  • Verschiedene Falzarten möglich (C-Fold/Wickelfalz, Z-Fold/Zickzackfalz, half-fold/Mittelfalz)
  • Optionales Wendemodul zur Weiterverarbeitung der gefalzten Anschreiben/Dokumente
  • Adresse auf Anschreiben face-up oder face-down (Schriftseite oben oder unten)

Optionale Zusatzmodule für das System verfügbar, z.B.:

  • Ink-Jet Drucker für den Aufdruck von Zusatzinformationen, Sicherheitsinformationen oder PIN-Nummern
  • Etikettierer für Sicherheitsetiketten (um z.B. eine gedruckte PIN mit einem Rubbeletikett zu versehen oder um eine aufgespendete Karten mit einem Sicherheitsetikett gegen unbefugtes Ablösen zu sichern)
  • uvm.

CASSilo Kuvertierung

Kuvertierer

Der Kuvertierer verarbeitet Formulare im Format DIN-A6 bis DIN-A5 (bzw. DIN-A4 vorgefalzt) und kuvertiert diese in Kuvertformate C6 bis C5. Sonderformate sind auf Anfrage möglich. Während des Kuvertiervorgangs können aus unterschiedlichen Beilagenstationen permanent oder selektiv Beilagen zugeführt werden. Im Standardmodul können bis zu 2 oder 4 Beilagenstationen integriert werden. Weitere Stationen sind auf Anfrage möglich. Die Anlage lässt sich letztendlich mit beliebig vielen Beilagenstationen ausstatten. Alle gesammelten Produkte einer Sendung werden in ein Kuvert geführt und anschließend sicher verschlossen.

  • Ein oder mehrere Formulare mit oder ohne Karte werden aus dem vorgeschalteten Zuführmodul übernommen
  • Mehrere, auch unterschiedliche Formulare für denselben Empfänger können vorm Kuvertieren in einer Gruppe gesammelt werden (z.B. Anschreiben mit Karte + Rechnung)
  • Lückenloses Track & Trace zur Kontrolle der verarbeiteten Produkte
  • In Beilagenstationen können einer Sendung weitere Beilagen (z.B. Flyer, Infoschreiben, Prospekte, AGB’s etc.) beigefügt werden
  • Stufenlose Einstellung der Beilagenstationen auf unterschiedliche Größen durch Schnellverschlüsse, Festanschläge und Millimeter-Skalen
  • Dickenkontrolle in jeder einzelnen Beilagenstation (produktweise programmierbar) für vollautomatische Fehl- und Doppelblattkontrolle bei jedem Abzug
  • Einzelstationen (eine Station pro Beilagensorte) oder Tandemmodus (Befüllung von zwei Stationen mit denselben Beilagen für höhere Vereinzelungs- und Ausgabekapazität)
  • Beilagen werden standardmäßig von unten per Vakuumsauger vereinzelt und anschließend per Greifer-Arm vom Stapel abgezogen werden
  • Die Greifarmtechnologie ist für dünne Beilagen (z.B. Flyer) oder vorgefalzte Produkte mit geschlossener Kante an der Vereinzelungsseite geeignet
  • Anlegekapazität in der Standardkonfiguration ca. 250 mm
  • Vergrößerung oder Erweiterung durch High-Capacity Feeder möglich
  • Stetiges Befüllen oder Nachlegen von Beilagen möglich; auch im laufenden Betrieb
  • Abhängig von Produktart können auch Friktionsanleger zur Anwendung kommen, um Beilagen mit offenen Abzugkanten vereinzeln zu können
  • Weiterhin können auch Feeder zum Vereinzeln von speziellen Beilagen und Katalogen/Booklets integriert werden
  • Produkterkennung in jeder Beilagenstation (z.B. Linear Barcode oder QR-Code Scanner, Datamatrixscanner, OCR-Lesung)
  • Abgleich mit Daten in der Inputdatei stellt sicher, dass Fehlbefüllungen vermieden werden, und alle Dokumente die richtigen Beilagen erhalten
  • Vereinzelung der Kuverts via Vakuumsauger von unten
  • Anlegekapazität der Kuvertierstation beträgt ca. 250 mm (optional erweiterbar mit High Capacity Feeder für bis zu 2.000 Kuverts)
  • Stufenlos auf unterschiedliche Kuvertformate umrüstbar (durch Schnellverschlüsse, Festanschläge und Millimeter-Skalen, individuelle Formate auf Anfrage)
  • Sensoren prüfen ordnungsgemäßte Öffnung der Kuvertlasche nach Vereinzelung
  • Verarbeitung aller maschinenfähigen Briefumschläge (Sonderkuverts, z.B. aus Kunststoff, mit offenen Adressfenstern, ohne Adressfenster, etc., auf Anfrage möglich)
  • Kuvertiern der zusammengetragenen Produkte (Card-Carrier, Dokumente, Beilagen, etc.) erfolgt über Einschubfinger in von Vakuumgreifern geöffnete Umschläge
  • Kuvertstärke/Umschlagstärke bis zu 12 mm (optional auch größer)
  • Produkterkennung vermeidet Befüllung mit falschen Umschlägen durch Bediener (z.B. via Linear Barcode und QR-Code Scanner, Datamatrixscanner, OCR-Lesung, oder Logoerkennung)
  • Matching von Mailing/Sendungszusammenstellung und Kuvert
  • Verschluss des Kuverts durch Wasser und Laschenbefeuchtung oder via Leim
  • Optionales Brief-Wendemodul für die Ablage/Ausgabe von Umschlägen mit der Adresse „face-up“ oder „face-down“ (Schriftseite oben oder unten)

CASSilo Nachverabeitung

Endverarbeitung

In der Nachverarbeitung können bereits fertiggestellte Card Carrier und verschlossene Umschläge im Format C6 bis C5 vor dem eigentlichen Versand überprüft, kontrolliert, portoptimiert, sortiert und verpackt werden. Einige Module, die in der Nachverarbeitung eingesetzt werden, folgen dem vier-Augen-Prinzip und dienen einer finalen Kontrolle des Versandprodukts. Die verschlossenen Kuverts werden hierzu durch verschiedene Module geführt, in denen die Sendung mittels Sensoren überprüft und bis zum Ablageband überwacht wird. Dank der modularen Struktur können diverse Module und Funktionen integriert werden. Eine Auswahl:

  • Selektive Aussteuerung von fehlerhaften Sendungen (z.B. zu leicht, beschädigt, etc.), Sendungen, die manuell weiterverarbeitet werden sollen oder Sendungen, die nicht über den direkten Kurierdienst zugestellt werden sollen
  • Separierung von Sendungen über eine Last-Pull Funktion (über vorherige Produktlesung oder per Datenabgleich mit der Inputdatei
  • Gewichtsüberprüfung der finalen Sendung
  • Aussteuerfach für Sendungen mit Gewichtsabweichungen zur manuellen Überprüfung auf Vollständigkeit
  • Identifikation von verschlossenen Kuverts zum Abgleich der gelesenen Informationen im Adressfeld via Barcode oder QR-Code Scanner, Datamatrixscannder oder OCR-Lesung
  • Kameras für die Erkennung von Logos und anderer visueller Darstellungen
  • Lesung kontaktloser RFID-Chips im verschlossenen Kuvert via Antenne (ebenfalls möglich: „Verschließen“ des Chips zum Schutz vor unerlaubtem Auslesen während des Versandwegs)
  • Lesungen von oben oder unten möglich

Transporthinweise, Absenderadresse, Kurierdaten, Werbebotschaften und andere personalisierte Daten können auf das geschlossene Kuvert gedruckt werden (z.B. via Inkjet Drucker)

  • Optionales Aufspenden von Etiketten nach Kuvertierung (z.B. Sicherheitsetikett zur Versieglung der Kuvertlasche, Adressetikett mit Kurier- oder Frankierhinweisen)
  • Vorgedruckte oder individuell bedruckte Etiketten

Wahlweise Integrierung marktüblicher Frankiermaschinen zur Portofreimachung (durch Prägemaschinen oder Inkjet Drucker)

  • Individuelle Sortierung der verschlossenen Kuverts (z.B. nach Postleitzahl, Land, Region, Kurierdienst, etc.)
  • Gruppierung der Sendungen (z.B. mittels Farbmarkierungen an der Kuvertkante, Batchkicker zum seitlichen Versetzen eines Kuverts auf dem Ablageband, Gruppen-Ablageband, oder Trennkarten)
  • Sortierung und Gruppierung nach Jobvorgabe oder selektiv durch Informationen aus einer Inputdatei
  • Aussteuerung einzelner Kuverts für eine spätere Sonderbehandlung
  • Verpackung der Kuverts für den Sammelversand nach vorheriger Gruppierung möglich
  • Banderolierung eines Kuvertstapels mit einer Banderole aus Papier oder Kunststoff
  • Kreuzbandeloierung für besonders manipulationssichere Zusammenstellungen
  • Postboxensystem zur vollautomatischen Befüllung in Ablageboxen
  • Aufbringung von personalisierten Formularen (z.B. Rückschein/Empfangsbestätigung/etc.) auf das verschlossene Kuvert
  • Vorpersonalisierte oder in der Anlage bedruckte Formulare
  • Abgleich von Formular und Kuvert durch integrierte Lesung vor dem Zusammenführen

Besonderheiten

  • Bis zu 12 Karten-Eingabemagazine
  • Kompatibel mit Kartenmagazinen anderer Hersteller
  • Funktionen aus über 80 Komponenten kombinierbar
  • Vollautomatische Jobeinrichtung
  • 24/7 Produktionsmodus
  • Modulares Design für unterschiedliche Anwendungen
  • 1-4 Karten pro Formular Standard, 8 Karten möglich
  • Selektive Verarbeitung für alle Maschinenteile über Steuercode oder Inputdatei

Technische Daten

DurchsatzBis zu 3.000 Karten/Stunde
Anzahl notwendiger Bediener1
Stromversorgung3ϕ, 400v 50/60Hz
StellflächeFlexibel
DruckluftMin. 8 bar, ca. 300 l/min. (öl- und wasserfrei) nach ISO 8573.1 Klasse 2 und ISO12500
Genauigkeit+/-1mm Toleranz bei Kartenplatzierung
PapierMin. 70 g/m², max. 120 g/m² (abweichend auf Anfrage)
Temperatur/LuftfeuchtigkeitOptimal: 20-25°C Raumtemperatur, 60 % relative Luftfeuchtigkeit
