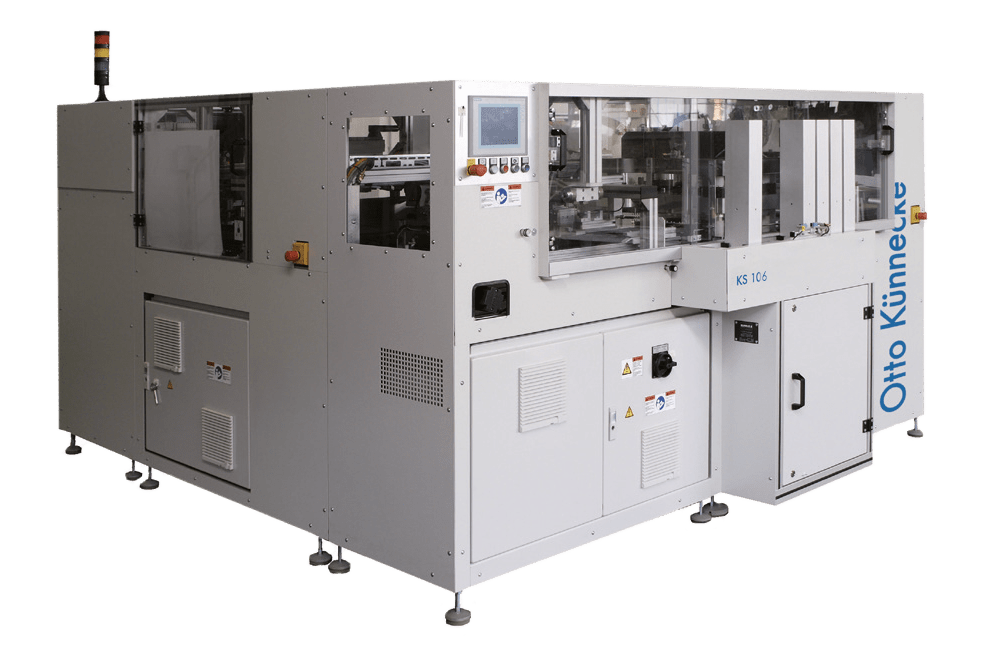

KS 106

Kartenstanze für Doppel-Bogen/Vollformat Bogen

Großformatige Bogen ohne vorheriges Teilen verarbeiten: kein Problem mit der KS 106 und ihrer integrierten Guillotine. Erreichen Sie höchste Durchsätze mit dieser flexiblen Automationslösung.

1

Bogenzuführung

2

Guillotine

3

Stanzeinheit

4

Produktausgabe

Kurzbeschreibung

Alle Formate – eine Lösung

Die KS 106 ist die leistungsstärkste Lösung aus unserer Kartenstanzenreihe. Die integrierte Guillotine ermöglicht es, auch Vollformatbogen ohne vorheriges Schneiden zu verarbeiten und macht die KS 106 somit zu einem hochflexiblen Arbeitstier, das sich durch hohe Präzision und hohen Durchsatz auszeichnet.

Produkte

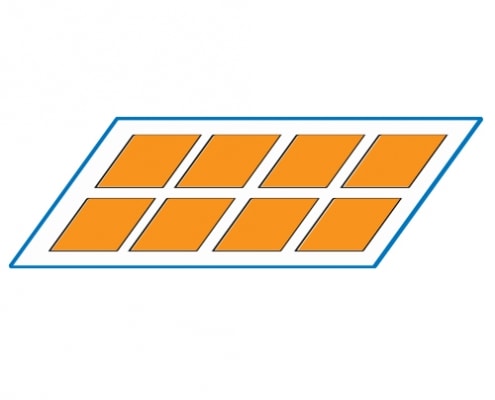

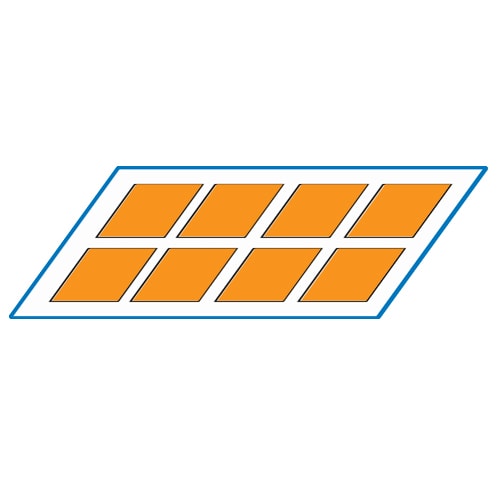

Für handelsübliche Kartenbogen / Bogensets

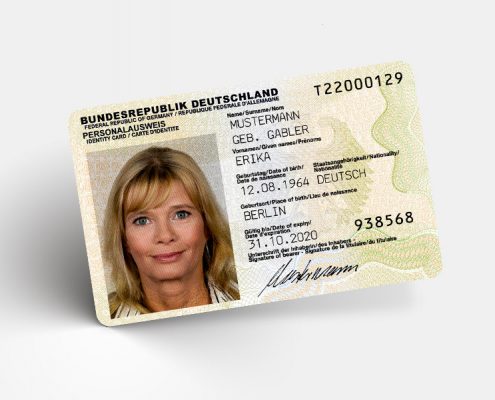

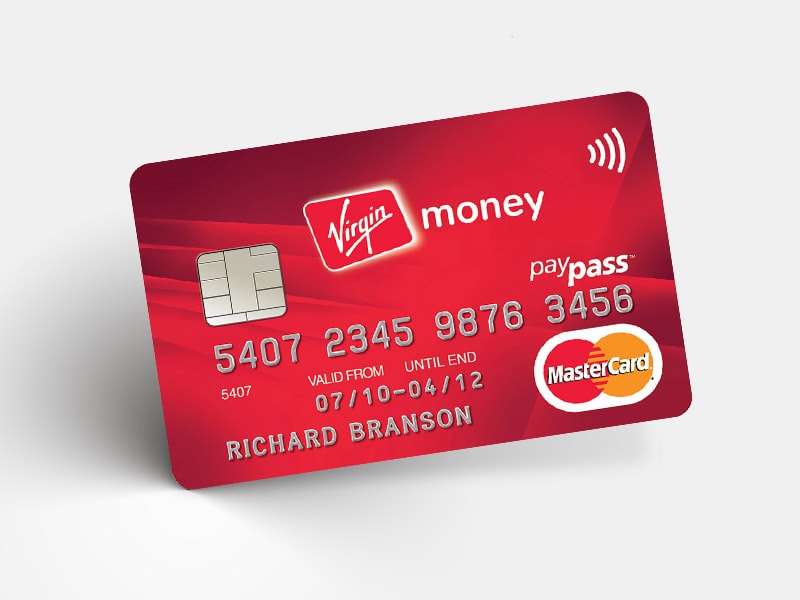

Endprodukte

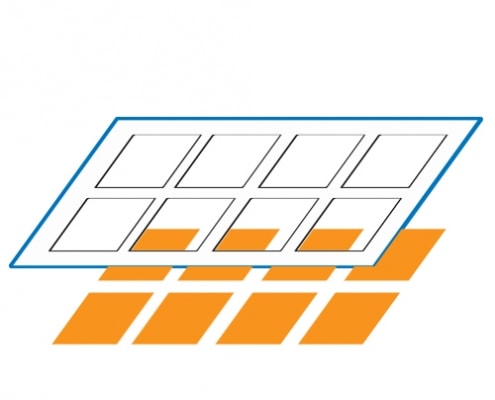

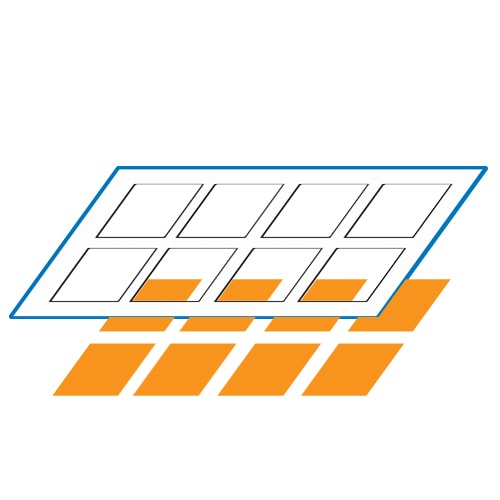

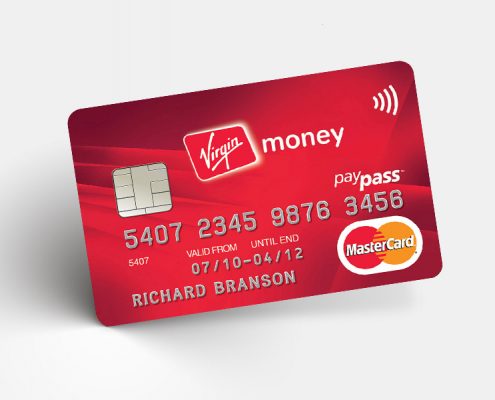

Gestanzte Karten

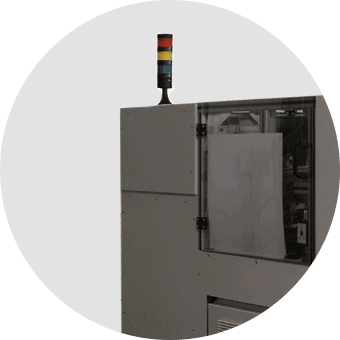

KS 106 Bogenzuführung

Bogenzuführung

Bogen werden auf einem mobilen Trolley aufgestapelt und anschließend im Einzug des Feeders platziert. Nach Beginnen des Jobs werden die Bogen automatisch vom Stapel separiert und zur y-Achsenausrichtung transportiert, um die ordnungsgemäße Ausrichtung vorm Stanzen zu überprüfen. Gleichzeitig wird überprüft, ob zwei Bogen übereinander liegen, um sicherzustellen, dass nur ein Bogenset bzw. laminierter Bogen weiterverarbeitet wird.

KS 106 Guillotine

Guillotine

Die integrierte Guillotine zerteilt Vollformatbogen, um diese mit der Stanzeinheit weiterverarbeiten zu können. Dies bietet variable Vorteile, da großformatige Stanzbogen direkt in einem durchgängigen Workflow verarbeitet werden können, ohne sie in einem vorangestellten Arbeitsschritt auf das für die Stanze notwendige Verarbeitungsformat zu schneiden.

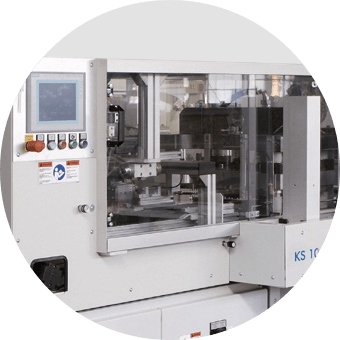

KS 106 Stanzeinheit

Stanzeinheit

Die Stanze wird von einem leistungsstarken Heavy-Duty Servomotor angetrieben. Vorm Stanzen wird jede Kartenreihe identifiziert, um die höchstmögliche Genauigkeit zu garantieren. Karten eines jeden Bogens werden nach dem Stanzen unter dem Säulengestell gesammelt und die Kartenrasterabfälle in einem Behältnis aufgefangen. Optional kann auch ein Perforationsmodul integriert werden, mit dem sich u.a. Aussparungen für Schlüsselanhänger, Aufhängungen oder Geschenkkarten stanzen lassen.

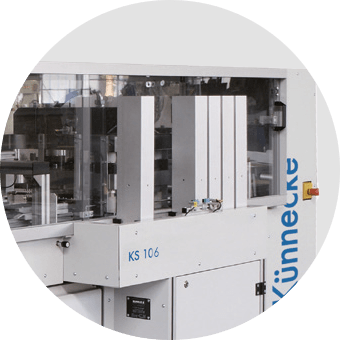

KS 106 Produktausgabe

Produktausgabe

Gestanzte Karten werden automatisch in Magazine gestapelt. Ein Buffer für bis zu 5 Magazine ist standardmäßig integriert. Ist ein Magazin gefüllt, wird es zur Ausgabe transportiert, während ein leeres Magazin aus dem Zuführungsbuffer in Position gebracht wird, um die nächsten Karten aufzunehmen. Bei der Produktausgabe können außerdem je nach Maschinenlayout verschiedene Sortierungen vorgenommen werden. Dies kann bei Jobstart vom Bediener festgelegt werden.

Besonderheiten

  • 24/7 Produktionsmodus
  • Modulares Design für unterschiedliche Anwendungen
  • Quick-Start Modus für sekundenschnellen Jobstart
  • Verschiedene Sortierungen der gestanzten Karten möglich
  • Integrierte Guillotine für Vollformat/Doppelbogen

Technische Daten

DurchsatzMaterialabhängig bis zu 20.000 ID 1 Karten / Stunde
Anzahl notwendiger Bediener1
Stromversorgung3ϕ, 400v 50/60Hz
StellflächeFlexibel
DruckluftMin. 8 bar, ca. 500 l/min.
Genauigkeit±100µ Abstand zu den Passmarken
Temperatur/LuftfeuchtigkeitOptimal: 20-25°C Raumtemperatur, 60 % relative Luftfeuchtigkeit

„Für flexible und anspruchsvolle Kartenproduktionen ist die KS 106 die ideale Lösung. Mit schnellem ROI und zuverlässiger Arbeitsleistung sorgt sie für optimale Ergebnisse und vereint die Vorzüge der integrierten Schneideeinheit mit höchster Stanzpräzision.“

Jens Reichardt, Mechaniker
